Descripción

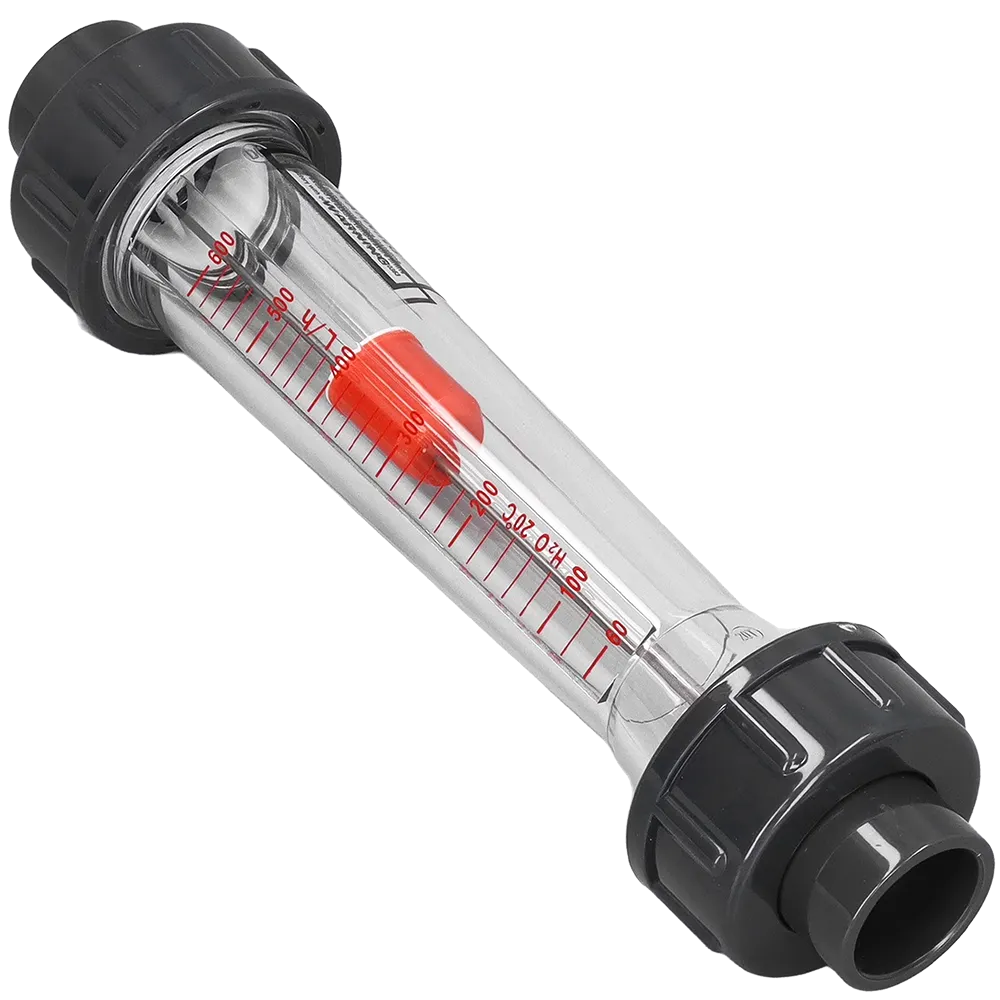

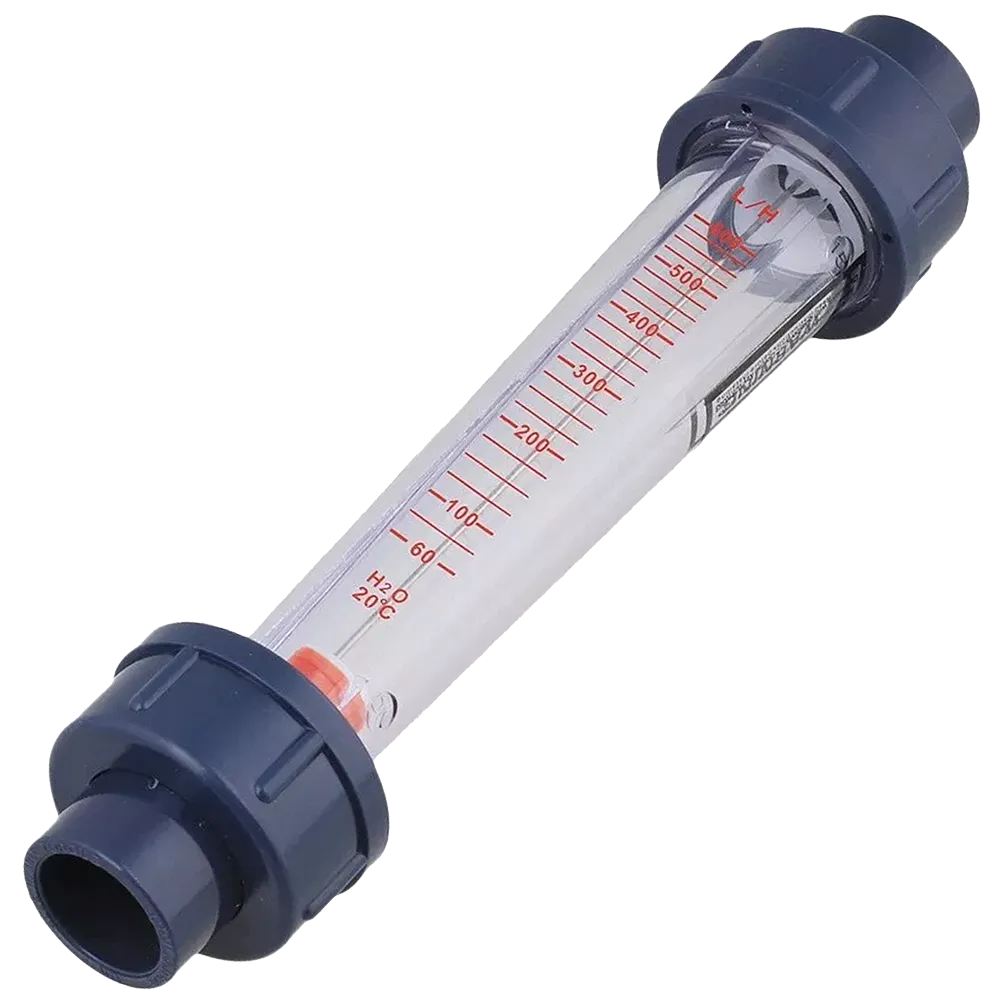

El Caudalímetro F702 o Rotámetro F702 fabricado por Kede Instruments es un medidor de flujo volumétrico, caudal o gasto volumétrico para usar en fluidos limpios para la medición del gasto másico, a instalar verticalmente en la línea del fluido, diseñado sólo para líquidos limpios.
El Caudalímetro F702 debe instalarse estrictamente en posición vertical. El fluido debe ingresar por la parte inferior, para salir por la parte superior.
Para mejorar la precisión, la construcción de la tubería debe considerar la reducción de las turbulencias.
El Caudalímetro F702 es fácil de usar y se aplica principalmente en industrias como la química, la alimentaria, la industria ligera, la médica, piscinas, riego, agua potable rural, la de protección ambiental y otras que necesitan medir en forma instantánea y directa, con una precisión moderada el flujo de líquidos monofásicos no pulsantes.

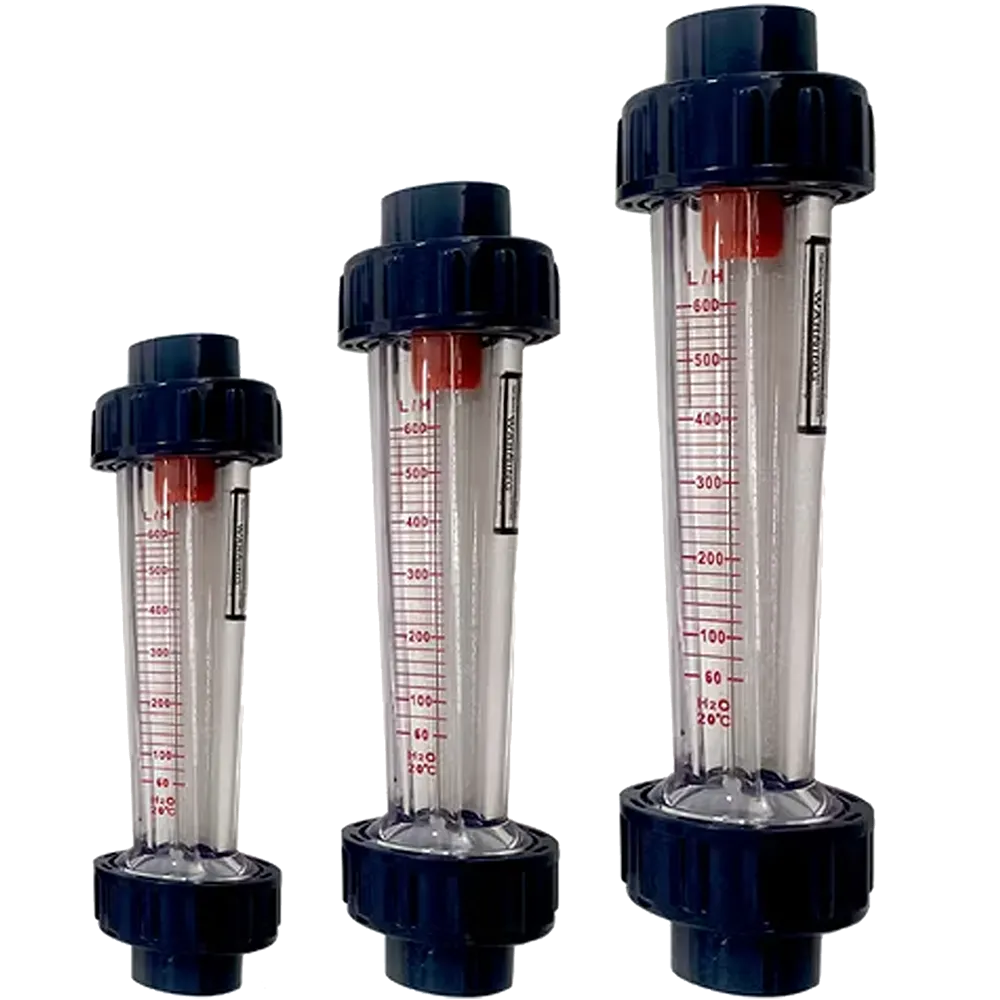

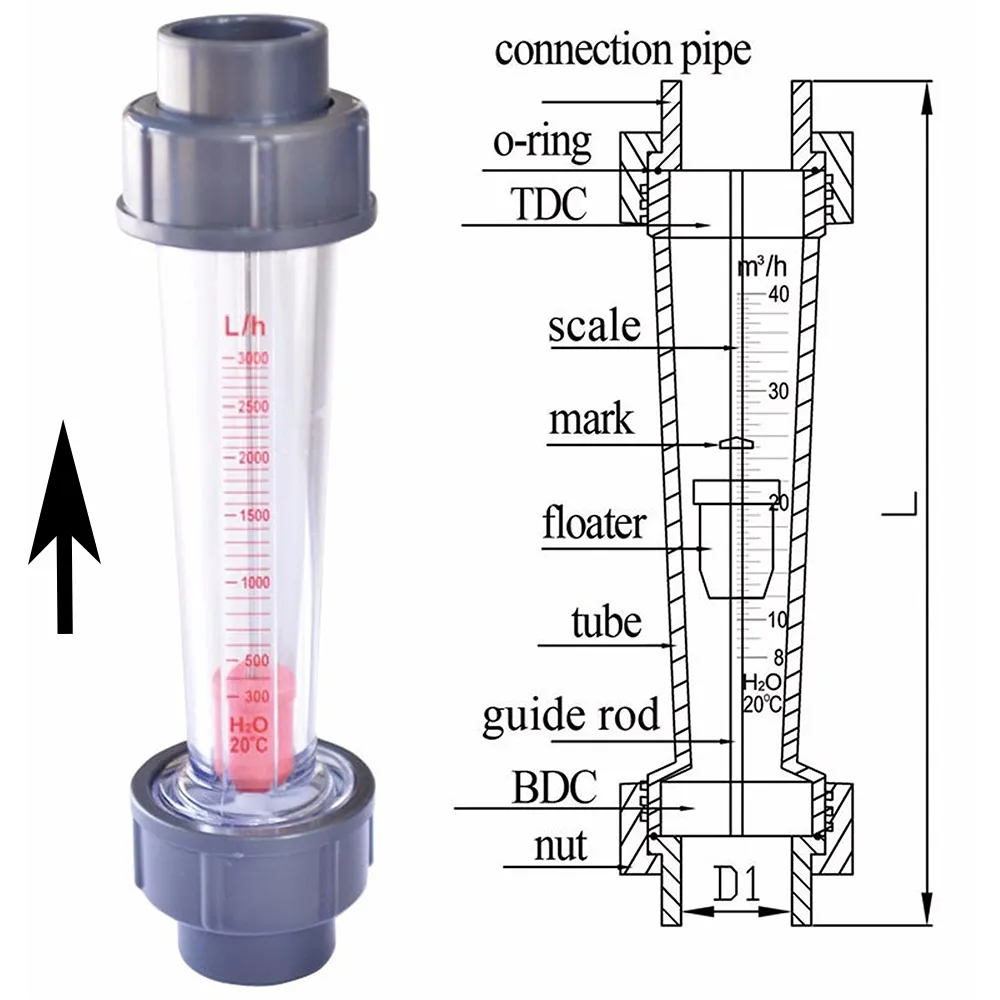

Este caudalímetro, también conocido como rotámetro, medidor de área variable, caudalímetro de flotador o caudalímetro de tubo cónico, consta principalmente de un tubo cónico de plástico transparente, con un extremo más pequeño en la parte inferior y un extremo más grande en la parte superior, el cual debe montado verticalmente. Es una estructura simple, con un diseño ligero, resistencia a la corrosión, durabilidad, no tóxico e inodoro. Fabricado en plástico resistente (AS/ABS), con conectores tipo unión americana de ABS, a pegar.
Dentro del tubo, hay un flotador que se mueve hacia arriba y hacia abajo, por una varillas guía en función del caudal instantáneo que circula por su interior. El eje es de acero inoxidable 316.
Características
- Diseño ligero: Fabricado con materiales plásticos, lo que hace que el dispositivo sea ligero, fácil de instalar y mantener.
- Carcasa transparente: Generalmente equipada con una carcasa transparente, que permite una fácil observación de los caudales.
- Rentable: Más asequible que los caudalímetros metálicos, lo que lo hace adecuado para aplicaciones con presupuestos ajustados.
- Precisión en la medición de flujo: Diseñado para aplicaciones que requieren una precisión baja a moderada, utilizado normalmente en escenarios de medición no críticos.
- Abarcan un muy amplio rango de medición, desde algunos litros por hora, hasta algunas decenas de metros cúbicos.
- Calibrado con agua a 20°C donde se obtiene una precisión del +-4%
- Presión máxima de 10 Bar
- Temperatura máxima del agua de 60°C
- Conectores tipo unión americana de ABS, con hilo interior HI.

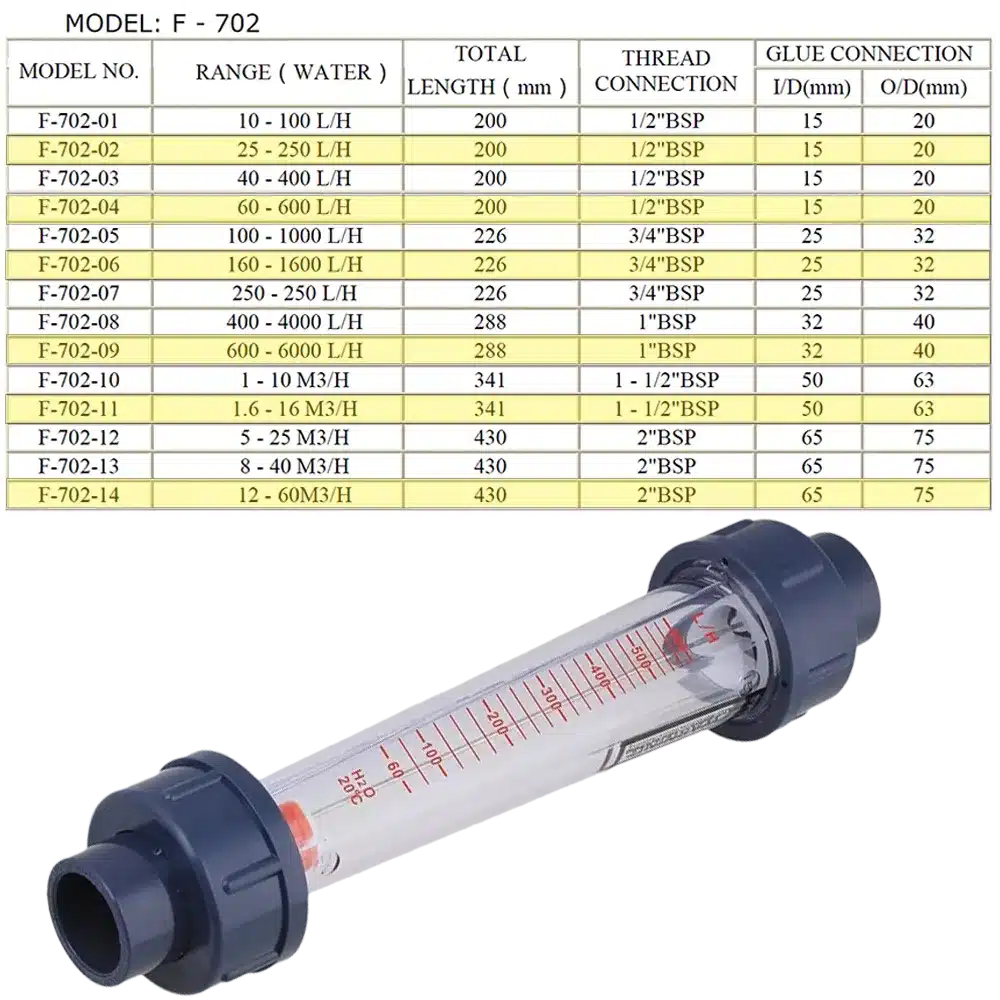

Opciones Disponibles:

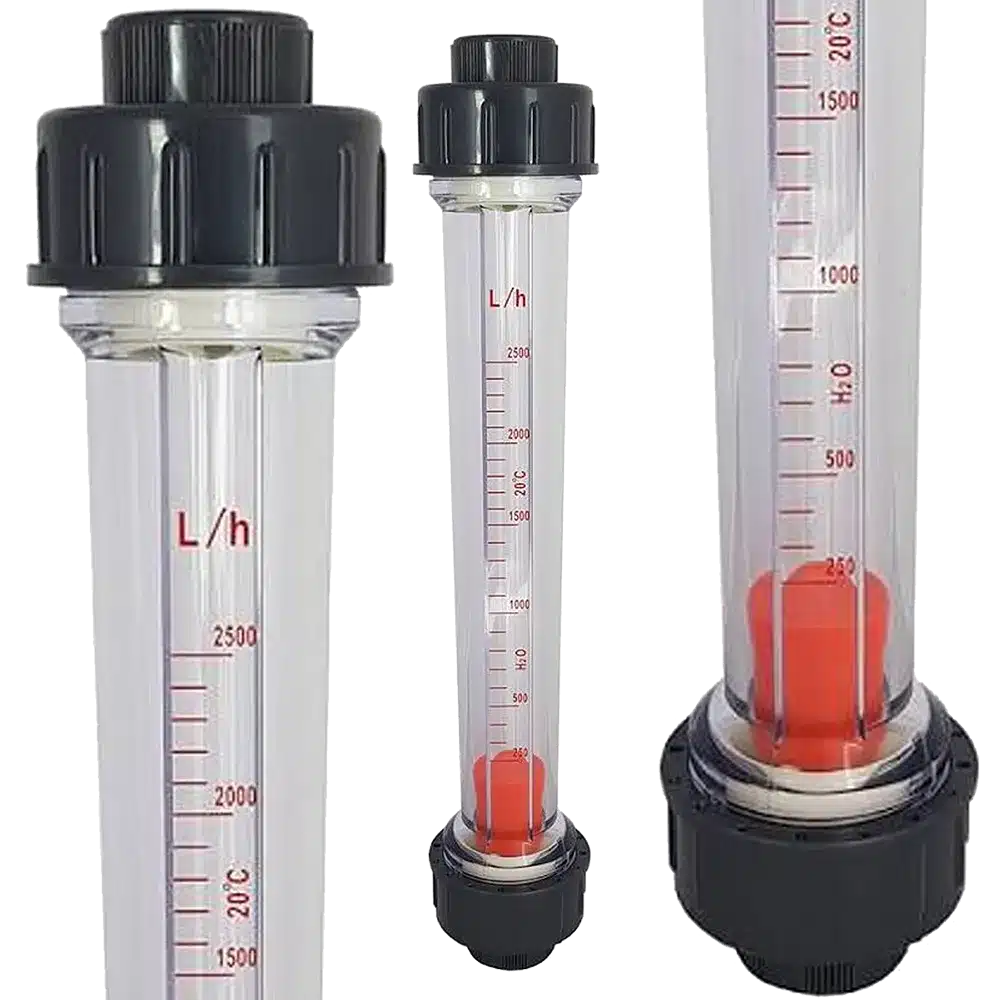

- Flujómetro 1,0" - F702-09: Permite medir caudales de entre 600 y 6.000 lts/hr.

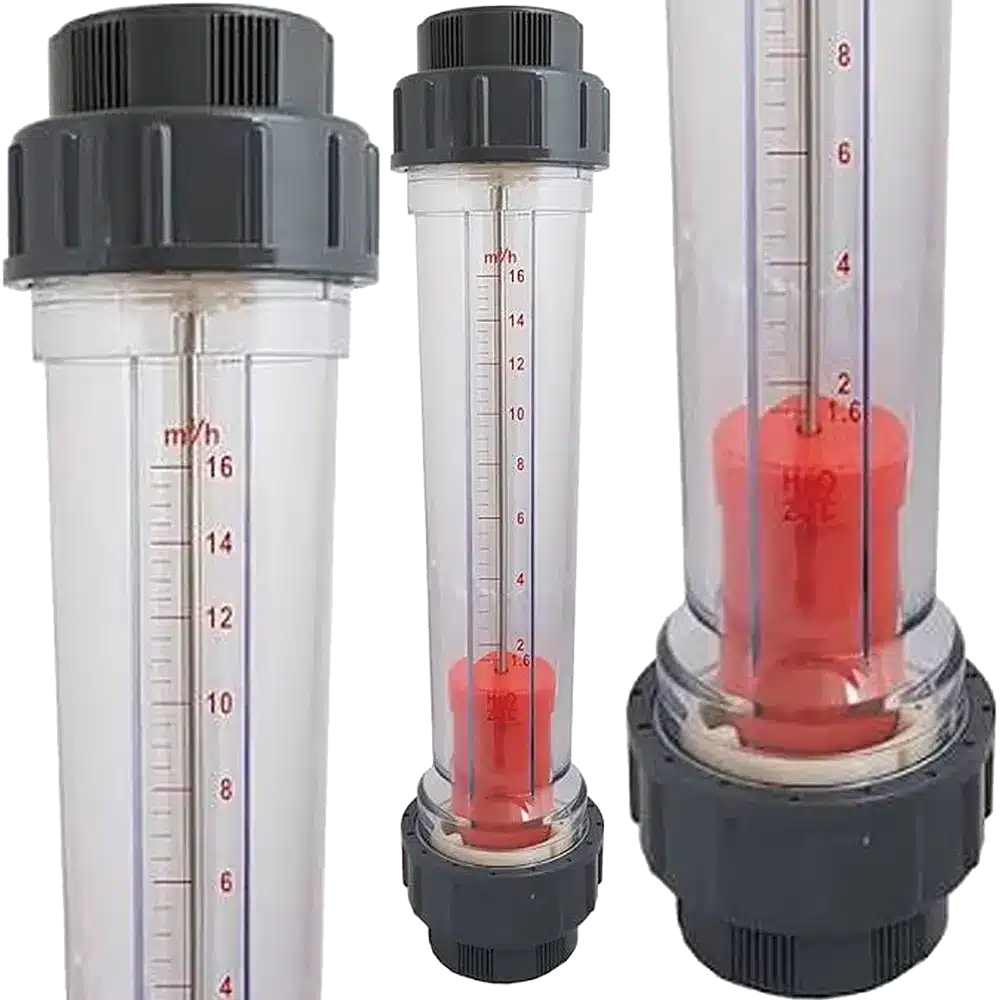

- Flujómetro 1,5" - F702-11: Permite medir caudales de entre 1,6 y 16 m3/hr.
- Flujómetro 2,0" - F702-14: Permite medir caudales de entre 12 y 60 m3/hr.
Contáctenos si requiere caudalímetros de menor flujo, como el :
- Flujómetro 0.5" - F702-02, que permite medir caudales de entre 25 y 250 lts/hr.
- Flujómetro 0.5" - F702-04 que permite medir caudales de entre 60 y 600 lts/hr.
- Flujómetro 0.75" - F702-06 que permite medir caudales de entre 160 y 1.600 lts/hr.
