Filtro Cartucho Emaux Galaxy CF

Solución compacta y eficiente para el filtrado de piscinas

El Filtro de Cartucho Emaux Galaxy CF es un sistema de filtración de un solo elemento filtrante, diseñado para ofrecer alta eficiencia de limpieza en un formato muy compacto y de baja altura.

Su construcción en materiales de alta resistencia a la presión y a los rayos UV permite una larga vida útil incluso en condiciones exigentes de operación.

Gracias a su diseño, es especialmente adecuado para piscinas residenciales y en particular, para instalaciones donde la sala de bombas dispone de espacios limitados.



Alta calidad de filtrado

Este filtro de cartucho está fabricado en un material tejido de poliéster plisado (pleated polyester fabric) el cual es capaz de retener partículas de hasta 15 micrones, lo que se traduce en un agua notablemente más cristalina.

En comparación:

• Los filtros de cuarzo tradicionales, dependiendo del tipo de cuarzo utilizado, retienen partículas del orden de los 25 micrones
• Los filtros de cartucho pueden capturar suciedad de hasta 15 micrones
• Esto significa que el filtro de cartucho puede capturar partículas de un tamaño aproximadamente 3 veces más chicas, un 36% menor que los de cuarzo, mejorando visiblemente la calidad del agua al ser capaces de retener mucha más suciedad.



Comparación: Filtro de Cartucho vs Filtro de Cuarzo Tradicional

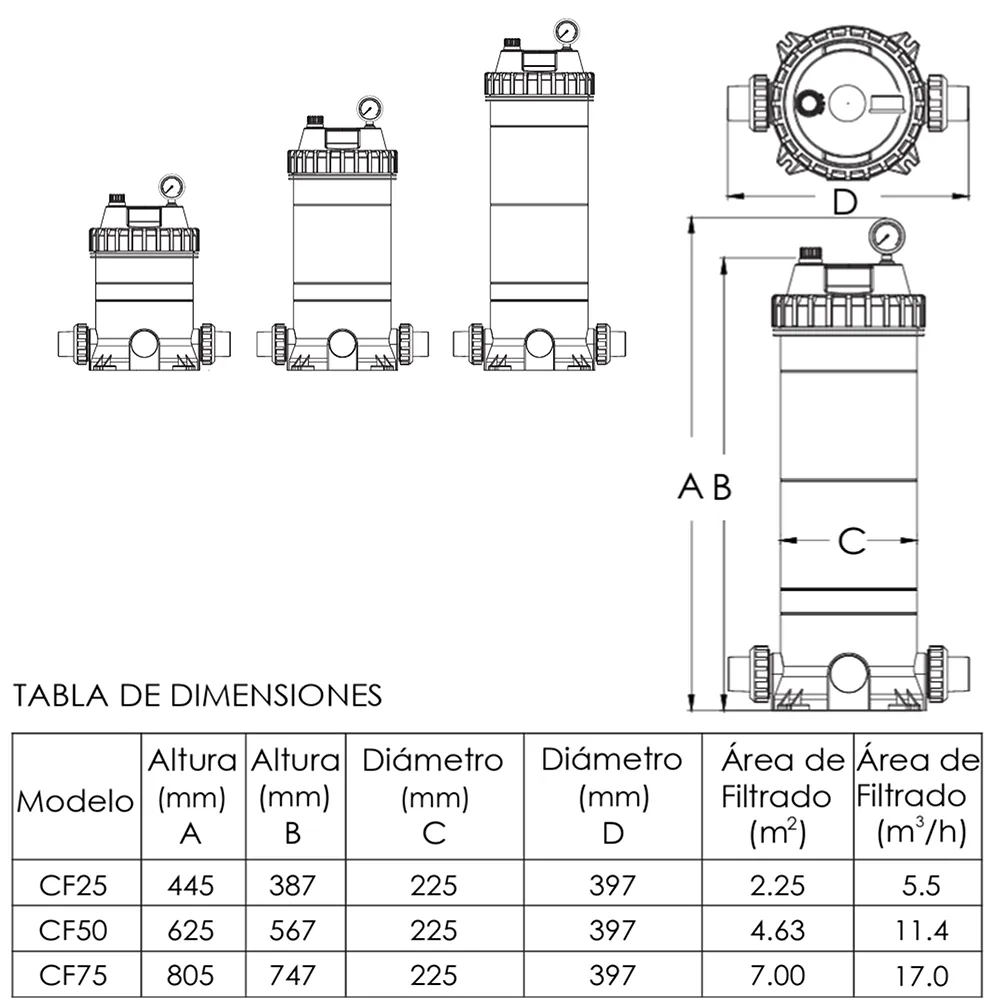

📐 Dimensiones y espacio requerido

Los tres modelos disponibles de la serie CF comparten:

• Diámetro del depósito: 22,5 cm
• Ancho máximo: 39,7 cm
• Altura variable: entre 45 y 80 cm según el modelo



Capacidad de filtrado:

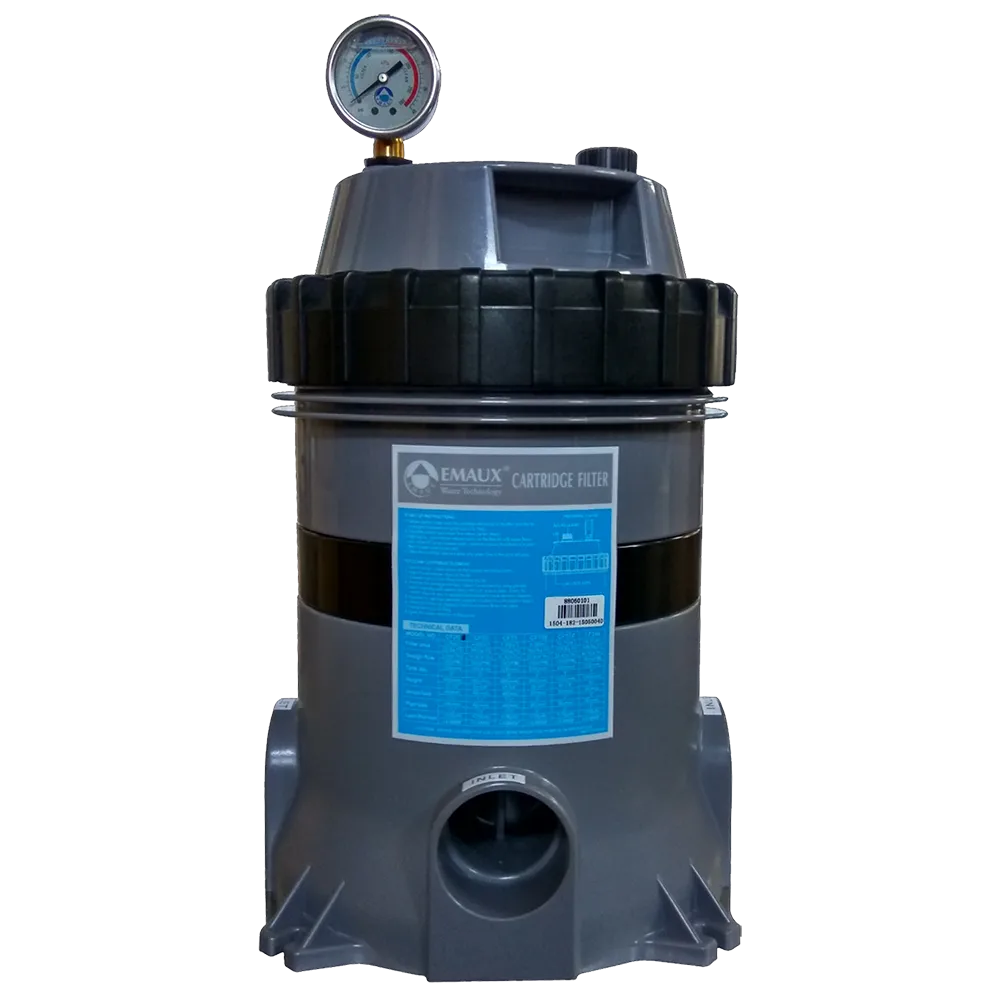

• CF25:
  • Hasta 5,5 m³/hr
  • Equivalente a un filtro de cuarzo de 38 cm de diámetro
  • El diámetro del filtro de cuarzo es un 70% mayor (15 cm más) y ocupa el 35% del área.
  • Diámetro: 22,5 cm.  Altura máxima: 45cm

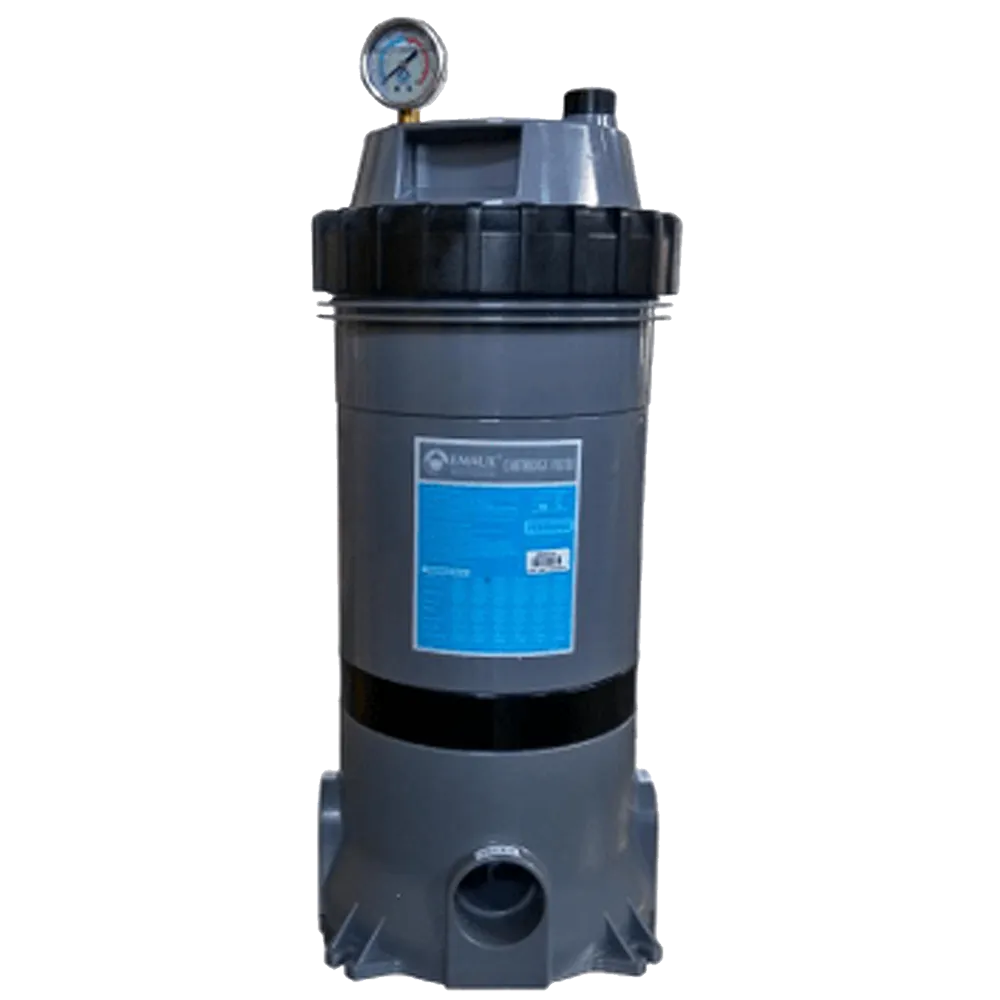

• CF50:
  • Hasta 11,4 m³/hr
  • Equivalente a un filtro de cuarzo de 54 cm de diámetro.
  • El diámetro del filtro de cuarzo es un 140% mayor (31 cm más) y ocupa apenas el 17% del área.
  • En la misma superficie, se podrían poner al menos 4 filtros de cartucho en vez de uno de cuarzo.
  • Diámetro: 22,5 cm.  Altura máxima: 63cm

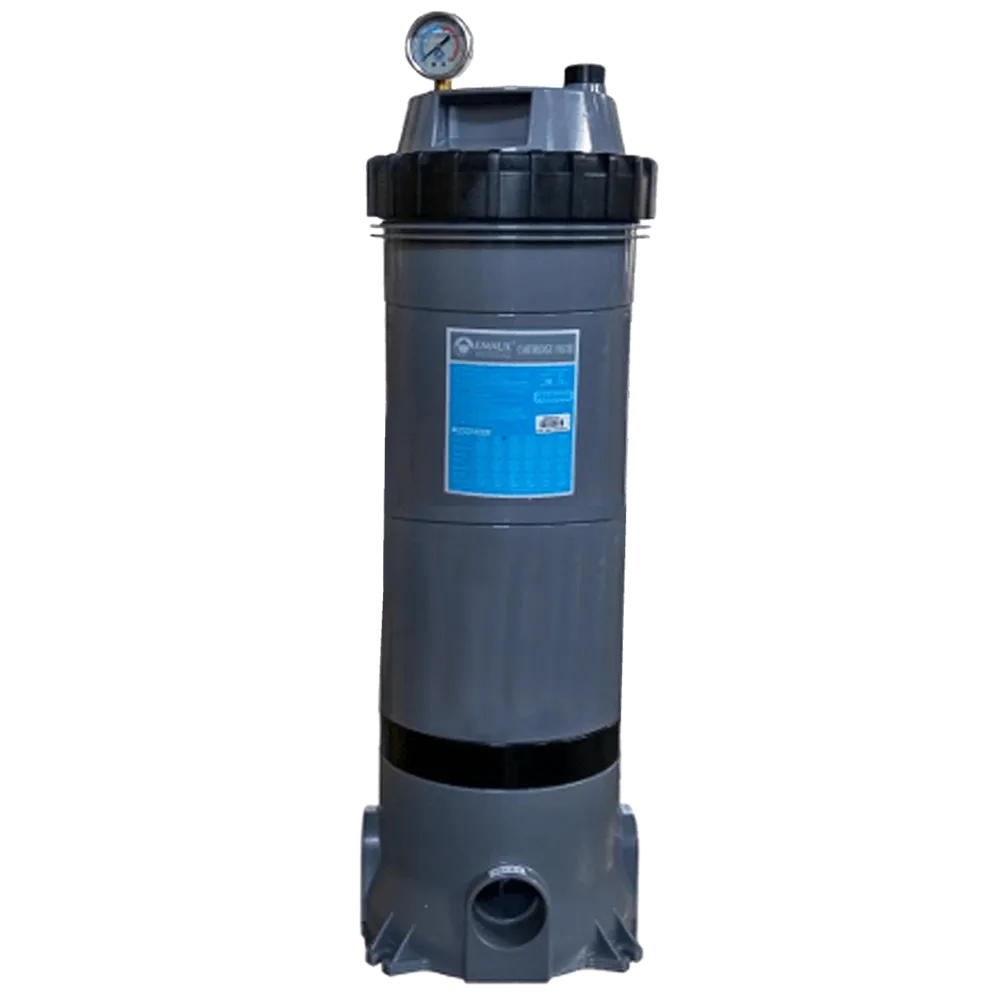

• CF75:
  • Hasta 17 m³/hr
  • Equivalente a un filtro de cuarzo de 66 cm de diámetro.
  • El diámetro del filtro de cuarzo es un 190% mayor (43 cm más) y ocupa apenas el 12% del área.
  • En la misma superficie, se podrían poner al menos 6 filtros de cartucho en vez de uno de cuarzo.
  • Diámetro: 22,5 cm.  Altura máxima: 81cm

➡️ Por este motivo, los filtros de cartucho son la solución ideal para salas de bombas con poco espacio disponible.



💧 Pérdidas de agua

• Los filtros de cuarzo requieren retrolavados periódicos, expulsando cientos de litros de agua.
• Los filtros de cartucho se limpian con manguera, utilizando solo algunas decenas de litros.

Si bien la limpieza del cartucho requiere más tiempo y trabajo manual, el ahorro de agua es considerable frente a los sistemas tradicionales.



Componentes del Filtro de Cartucho Serie CF

El filtro de cartucho Galaxy CF se compone de:

• Depósito resistente a los rayos UV
• Tapa roscada robusta para facilitar limpieza y recambio del cartucho
• Válvula de purga de aire tipo rosca
• Manómetro de glicerina de alta calidad
• Cartucho filtrante capaz de retener partículas de hasta 15 micrones



Depósito

• Diámetro: 22,5 cm
• Altura variable según modelo
• Temperatura máxima del agua: 40 °C (100 °F)
• Conexiones a pegar de 1½” con uniones americanas
• Dos entradas de agua desde la piscina y una salida de retorno
• Una entrada puede utilizarse para el vaciado del depósito



Tapa y control de presión

• Tapa con o-ring y tuerca de apriete
• Manómetro de glicerina instalado en la tapa
• Presión máxima de trabajo: 250 kPa / 36 psi / 2,5 bar
• Válvula de purga de aire que:
  • Elimina aire atrapado durante la operación
  • Permite que el cartucho trabaje a máxima capacidad
  • Facilita la apertura de la tapa al eliminar el vacío interno



Filtro de cartucho

• Diámetro: 18,3 cm
• Altura variable según modelo: entre 18 y 54 cm
• 150 pliegues de papel filtrante, especialmente diseñado para resistir agua y productos químicos
• El material filtrante es un tejido de poliéster plisado de alta densidad (pleated polyester fabric), extra compacto capaz de capturar partículas de hasta 15 micrones
• La duración del filtro de cartucho depende en gran medida del tipo de suciedad capturada, la oportuna limpieza del filtro y el cuidado con que se haga el trabajo de limpieza.   Debería usarse del orden de un filtro de repuesto cada 1 a 1,5 años.
• Dada la gran capacidad de captura de estos filtros, no necesitará usar decantador y recomendamos no usar pool gel.



Uso y trayectoria

Este tipo de filtros es ampliamente utilizado en Estados Unidos desde hace muchos años, siendo una solución probada y confiable para la filtración de piscinas residenciales.



📊 Especificaciones técnicas

Característica	Detalle
Tipo de filtro	Filtro de cartucho
Serie	Galaxy CF
Marca	Emaux
Capacidad de filtrado	Hasta 15 micrones
Temperatura máxima	40 °C
Presión máx. de trabajo	2,5 bar / 36 psi
Conexiones	1½” con uniones americanas
Aplicación	Piscinas residenciales, hoteles, SPA
Limpieza	Manual con manguera
