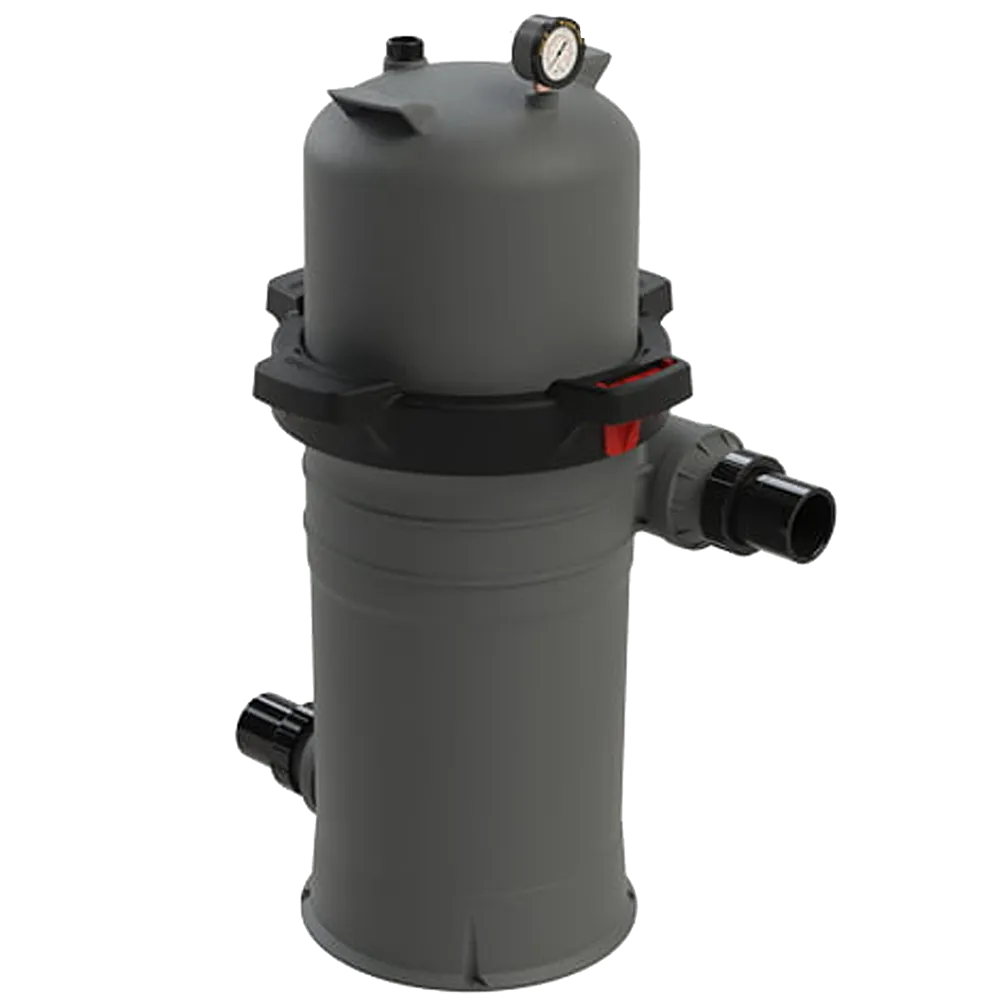

Filtro Cartucho Emaux Galaxy ICF

Filtración eficiente en un formato compacto

El Filtro de Cartucho Emaux Galaxy ICF está fabricado con materiales de alta resistencia a la presión y a los rayos UV, lo que permite prolongar su vida útil incluso en condiciones exigentes.

Su diseño compacto y de baja altura lo convierte en una excelente alternativa para piscinas residenciales y para instalaciones donde la sala de bombas dispone de espacio limitado.

Gracias a la gran capacidad de captura del cartucho filtrante, el que está fabricado en un material tejido de poliéster plisado (pleated polyester fabric), le da a este sistema es una elección confiable para obtener aguas altamente cristalinas, siendo capaz de retener partículas de hasta 15 micrones.



Comparación: Filtro de Cartucho vs Filtro de Cuarzo Tradicional

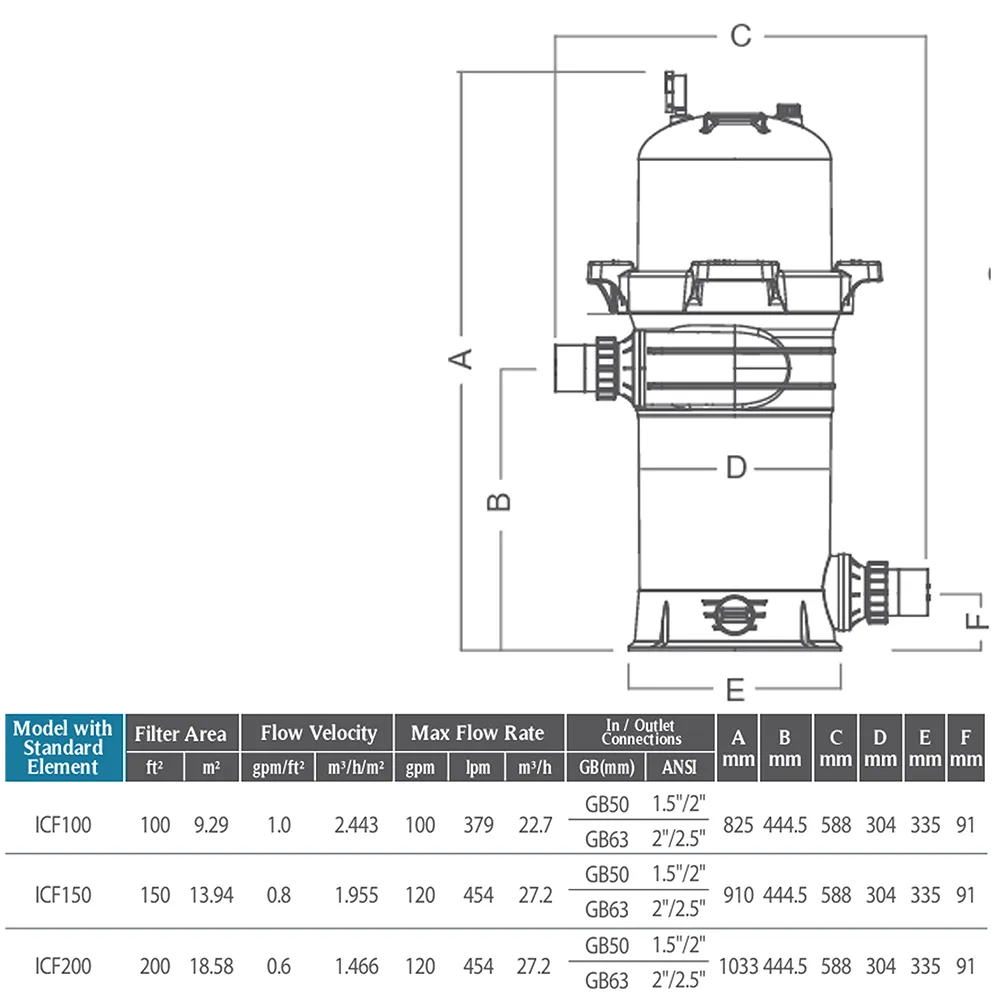

📐 Dimensiones y capacidad de filtrado

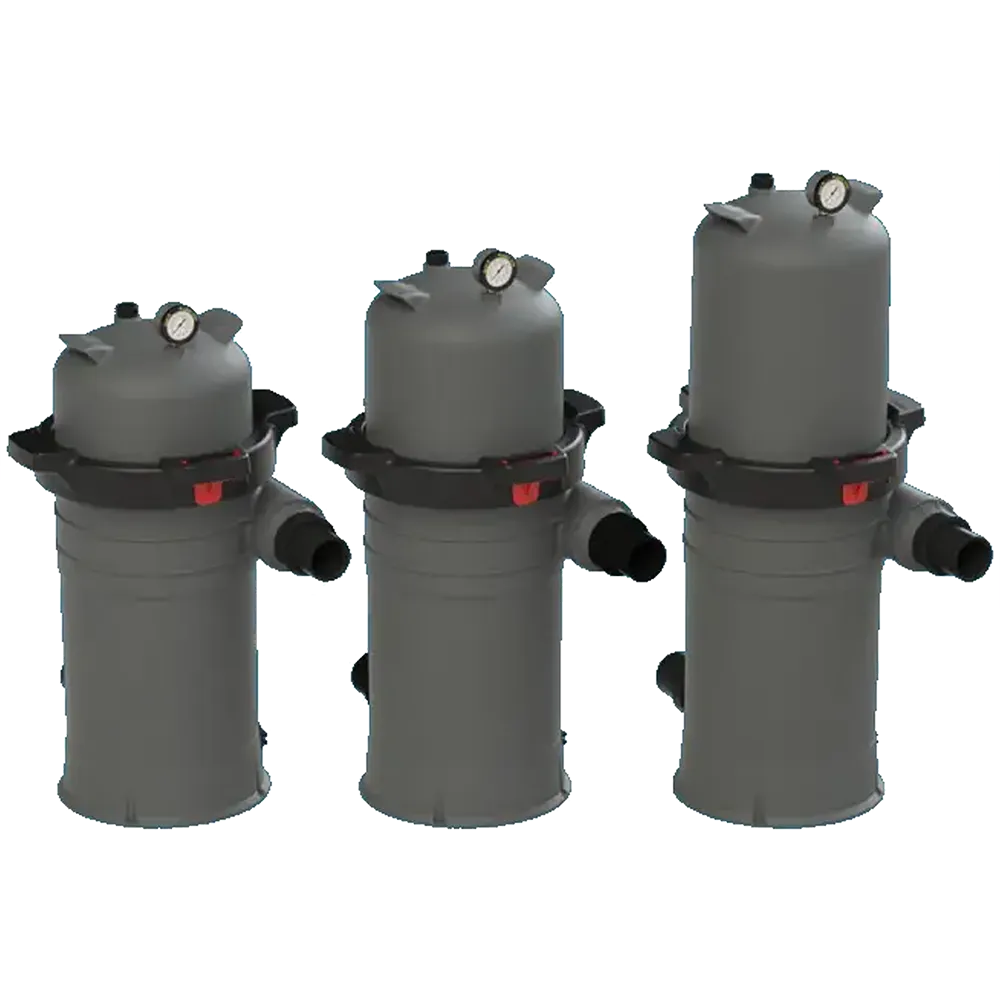

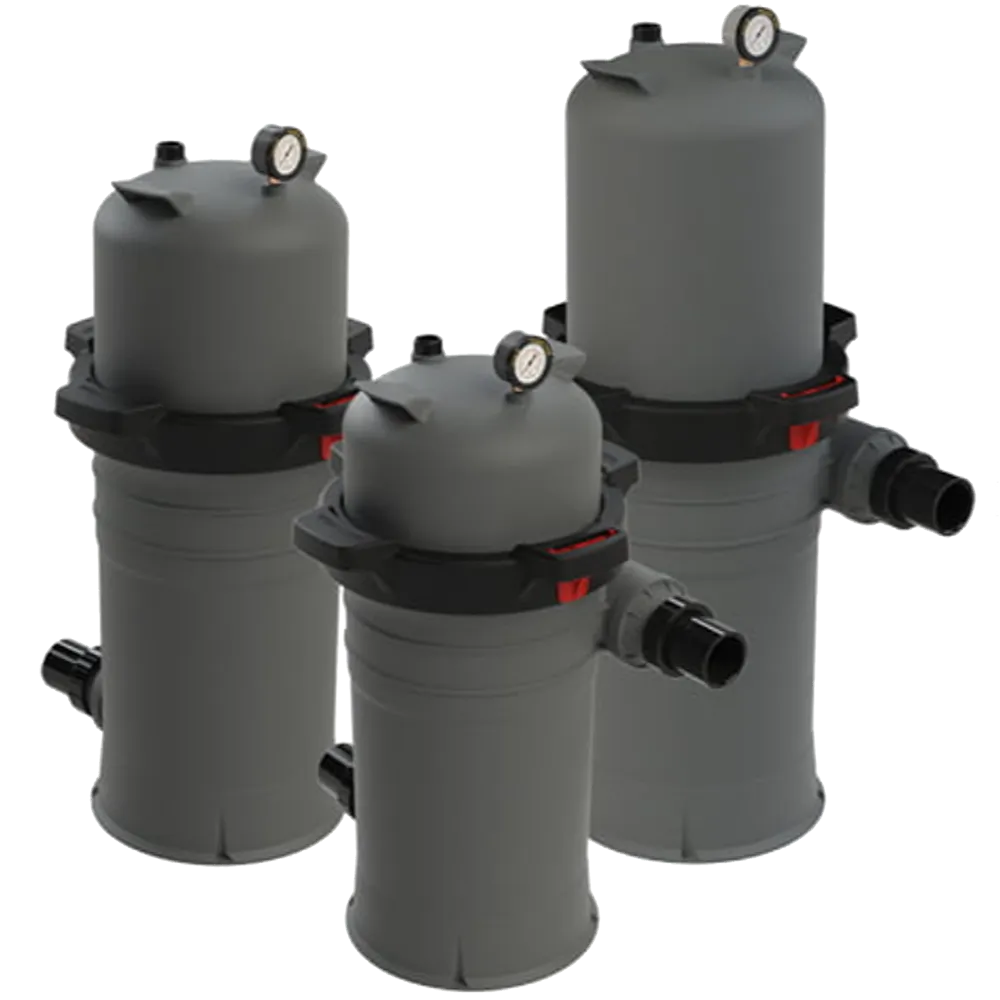

Los modelos de filtros ICF con cartucho único comparten las siguientes dimensiones:

• Diámetro del depósito: 33,5 cm
• Ancho máximo: 58,8 cm
• Altura: entre 83 y 103 cm, según modelo



Capacidad de filtrado

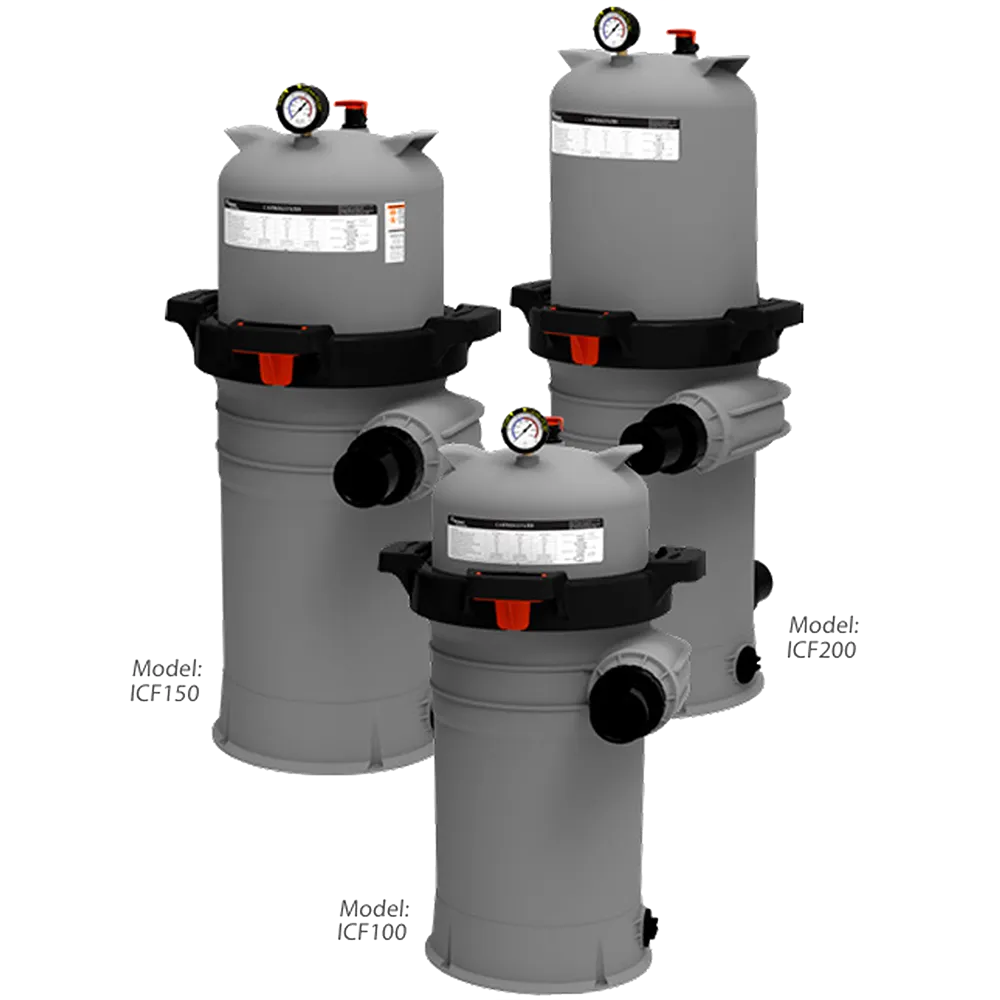

• ICF100:
  • Caudal de hasta 22,7 m³/h
  • Equivalente a un filtro de cuarzo de 80 cm de diámetro.
  • El diámetro del filtro de cuarzo es un 140% mayor (46 cm más) y ocupa apenas el 18% del área.
  • En la misma superficie, se podrían poner al menos 3 filtros de cartucho en vez de uno de cuarzo.
  • Diámetro: 33,5 cm.  Altura máxima: 33cm
• ICF150:
  • Caudal de hasta 27,2 m³/h
  • Equivalente a un filtro de cuarzo de 85 cm de diámetro.
  • El diámetro del filtro de cuarzo es un 150% mayor (51 cm más) y ocupa apenas el 16% del área.
  • En la misma superficie, se podrían poner al menos 4 filtros de cartucho en vez de uno de cuarzo, ocupando menos de la mitad de la altura.
  • Diámetro: 33,5 cm.  Altura máxima: 91cm

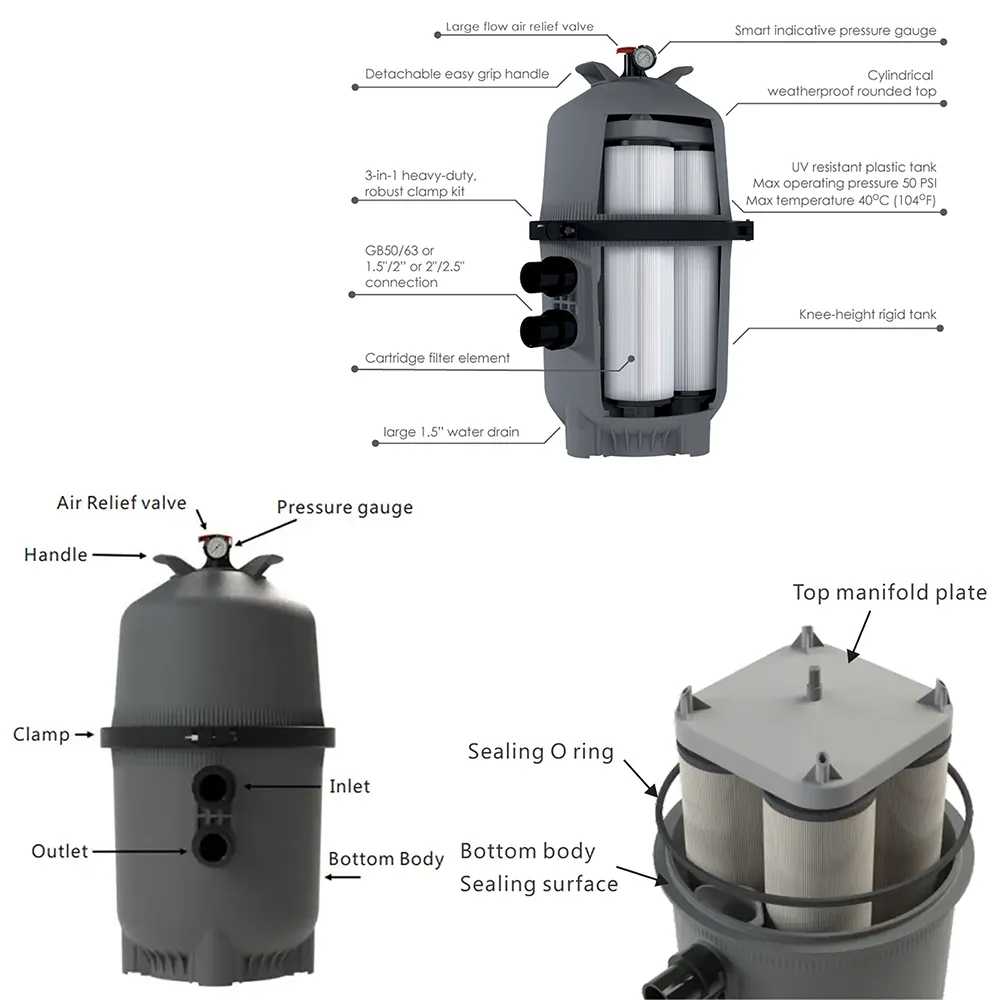

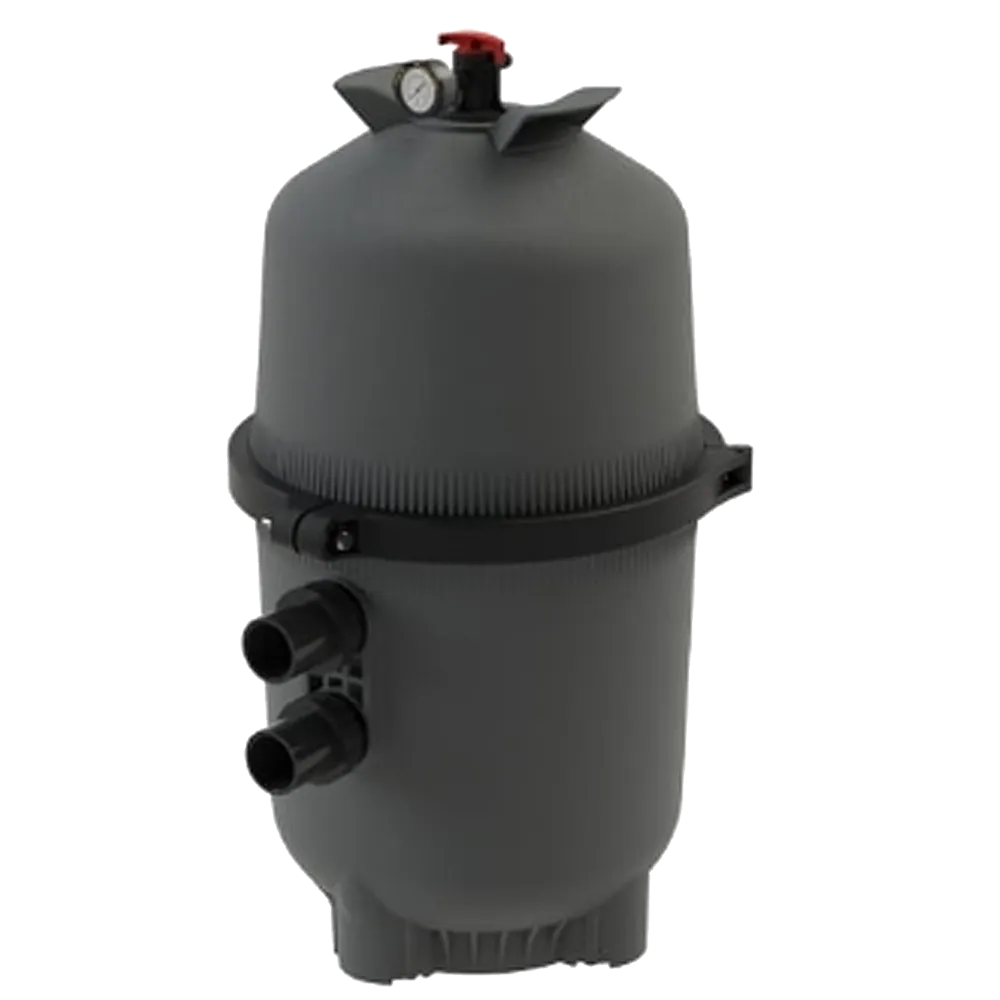

• ICF430:
  • Este filtro utiliza cuatro cartuchos.
  • Caudal de hasta 34,1 m³/h.
  • Equivalente a un filtro de cuarzo de 90 cm de diámetro.
  • El diámetro del filtro de cuarzo es un 90% mayor (43 cm más) y ocupa apenas el 26% del área.
  • En la misma superficie, se podrían poner casi 3 filtros de cartucho en vez de uno de cuarzo, ocupando menos de la mitad de la altura.
  • Diámetro: 46,2 cm.  Altura máxima: 104cm

➡️ Esto convierte a los filtros de cartucho ICF en una solución ideal para salas de bombas con espacios reducidos, incluso en sistemas de mayor caudal.



💧 Alta calidad de filtrado

• Los filtros de cuarzo tradicionales, dependiendo del tipo de cuarzo utilizado, retienen partículas del orden de los 25 micrones
• Los filtros de cartucho pueden capturar suciedad de hasta 15 micrones
• Esto significa que el filtro de cartucho puede capturar partículas de un tamaño aproximadamente 3 veces más chicas, un 36% menor que los de cuarzo, mejorando visiblemente la calidad del agua al ser capaces de retener mucha más suciedad.



🚿 Pérdidas de agua

• El retrolavado de filtros de cuarzo implica la pérdida de cientos de litros de agua.
• Los filtros de cartucho se limpian únicamente con manguera, utilizando algunas decenas de litros.

Si bien la limpieza del cartucho requiere más tiempo y trabajo manual, el ahorro de agua frente a los sistemas tradicionales es significativo.

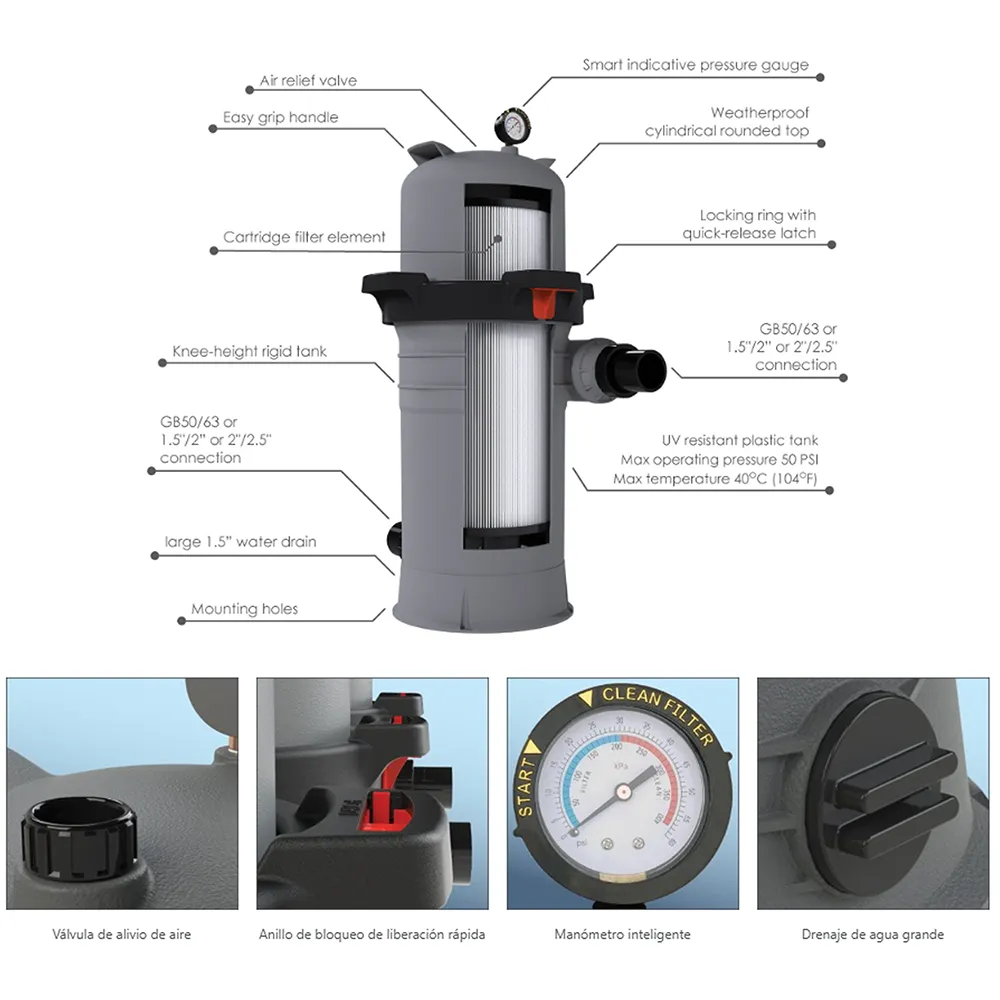

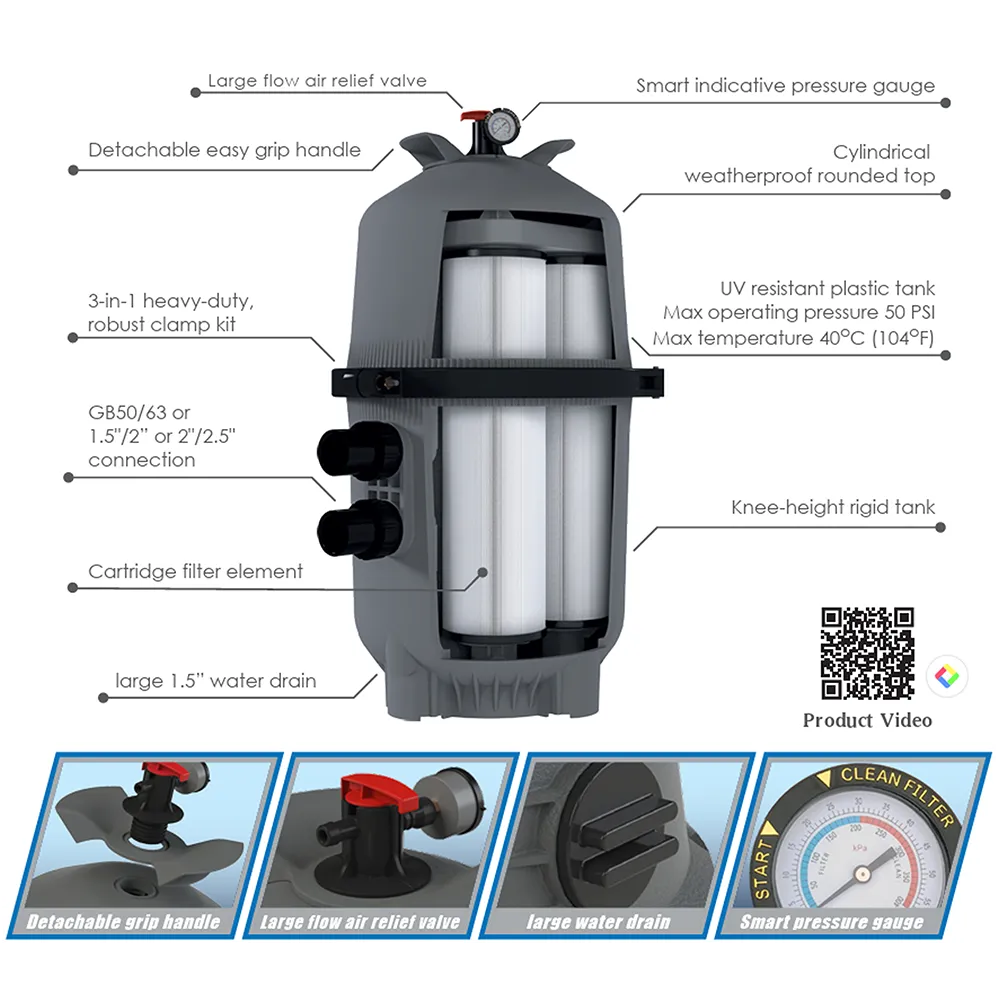

Componentes del Filtro de Cartucho Galaxy ICF

El sistema se compone de:

• Depósito resistente a los rayos UV
• Tapa roscada robusta para facilitar la limpieza y el recambio del cartucho
• Válvula de purga de aire tipo rosca
• Manómetro de glicerina de alta calidad para control de presión
• Cartucho filtrante de alta eficiencia para retención de partículas finas

Depósito

• Diámetro: 22,5 cm
• Altura variable según la capacidad del modelo
• Temperatura máxima del agua: 40 °C (100 °F)
• Conexiones a pegar de 2” con uniones americanas
• Dos entradas de agua desde la piscina y una salida de retorno
• Una entrada puede utilizarse para el vaciado del depósito

Tapa y control de presión

• Tapa con o-ring y tuerca de apriete
• Manómetro de glicerina instalado en la tapa
• Presión máxima de trabajo: 250 kPa / 36 psi / 2,5 bar
• Válvula de purga que:
  • Elimina el aire atrapado durante la operación
  • Permite que el cartucho trabaje completamente sumergido
  • Facilita la apertura de la tapa al eliminar el vacío interno

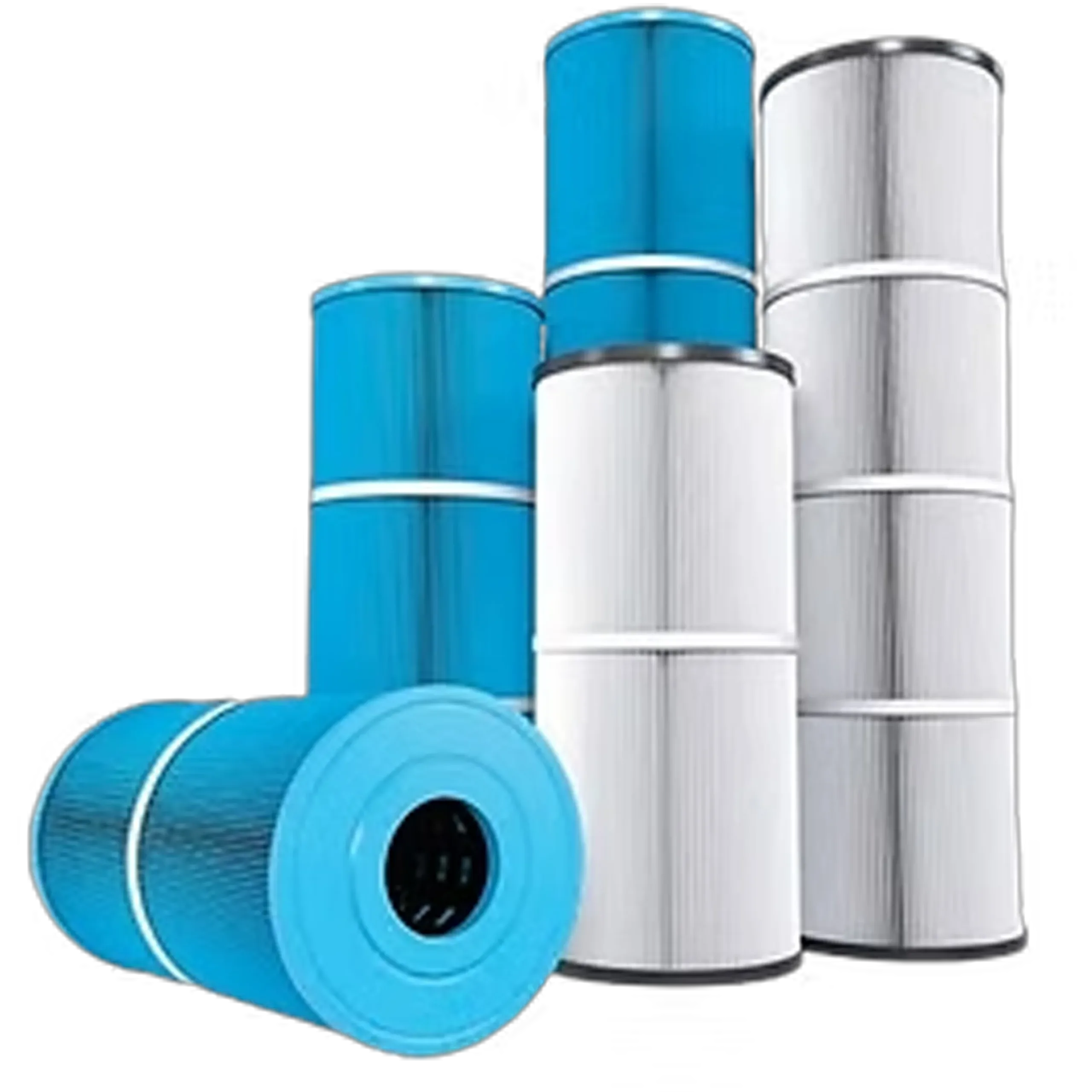

Filtro de cartucho

• Diámetro: 18,3 cm
• Altura variable según modelo: entre 18 y 54 cm
• 150 pliegues de papel filtrante, especialmente diseñado para resistir agua y productos químicos
• El material filtrante es un tejido de poliéster plisado de alta densidad (pleated polyester fabric), extra compacto capaz de capturar partículas de hasta 15 micrones.
• La duración del filtro de cartucho depende en gran medida del tipo de suciedad capturada, la oportuna limpieza del filtro y el cuidado con que se haga el trabajo de limpieza.   Debería usarse del orden de un filtro de repuesto cada 1 a 1,5 años.
• Dada la gran capacidad de captura de estos filtros, no necesitará usar decantador y recomendamos no usar pool gel.



Uso y respaldo

Este tipo de filtros es ampliamente utilizado en Estados Unidos desde hace muchos años, siendo una solución probada y confiable para sistemas de filtración de piscinas.



📊 Especificaciones técnicas

Característica	Detalle
Tipo de filtro	Filtro de cartucho
Serie	Galaxy ICF
Marca	Emaux
Capacidad de filtrado	Hasta 15 micrones
Temperatura máx. del agua	40 °C
Presión máx. de trabajo	2,5 bar / 36 psi
Conexiones	2” con uniones americanas
Aplicación	Piscinas residenciales
Limpieza	Manual con manguera
